LDS232D

产品概述：
 LDS232D是一款可以提供支持串口转WiFi、串口转有线双串口工业网关，拥有两个RS232D串口；2.4GHz WiFi，无线速率最高可达到300Mbps，配有优质WiFi吸盘天线，无线性能更稳定；拥有三个有线百兆网口，一个WAN口，两个LAN口；丰富的设备指示灯、串口收发指示灯，方便调试、设备运行检查；电源输入支持12V-48V，宽电压输入；支持支架安装和导轨卡扣安装两种安装方式；成熟硬软件看门狗机制，实时监测网络连接状况。
设备拥有多种网络接入方式，支持PPPoE拨号上网、DHCP有线动态分配、静态IP有线连接、WiFi无线中继接入，适合更多应用场景。
RS232串口支持透明传输或Modbus RTU协议到TCP协议的转换，支持MQTT传输、多主机多从机模式，丰富的应用功能，一对一设备安装调试技术支持。
便捷的网页管理后台，手机平板也可以轻松设置。丰富的应用功能，身材小巧，支持导轨安装、支架安装，适合更多工程应用场景。

主要优势：
⚫ 带有两个RS485串口，波特率9600-115200 。
⚫ 三个以太网口，WAN/LAN切换选择，网口防浪涌防护设计。支持一键恢复出厂设置。
⚫ Linux内核，专业驱动，多年行业经验，串口数据稳定传输。
⚫ 支持PPPoE拨号上网、有线DHCP动态分配、有线静态IP连接、无线WiFi中继多种网络接入。
⚫ 网页管理后台，无需下载任何软件，连WiFi插网线打开浏览器即可轻松设置。
⚫ 支持透明传输，支持MQTT平台接入、支持PLC远程下载。
⚫ 支持Modbus RTU转TCP，支持Modbus主站/从站通讯。
⚫ 支持协议定制，可协助客户接入平台。
⚫ 一对一客户服务，基于现有设备为客户定制现场解决方案，快速样品。

基本信息:
产品尺寸 120.80mm×86.00mm×23.30mm
外壳材质 金属外壳
工作温湿度 -40~75℃ 5%~90%RH无凝结
存储温湿度 -45~80℃ 5%~90%RH 无凝结
安装方式 支架安装、导轨卡扣安装
设备设置管理 网页浏览器管理后台

硬件规格:
设备主频 580MHz
接口：
1×电源接口 2×RS485接口 3×RJ45网口
2×2.4GHz WiFi天线 接口1×USB接口
按键 RESET按键；WPS按键
电源输入 DC 12V~48V输入
电源接口标准：5.08间距2P端子
RS232接口 接口标准：标准DB9公头
波特率：1200 2400 4800 9600 19200 38400 57600 115200
RJ45网口：
10/100Mbps自适应
1个WAN口或LAN口（可切换）2个LAN口
无线规格：
2.4GHz WiFi 无线标准：IEEE802.11b/g/n
无线速率：300Mbps
指示灯：
1×系统指示灯System 1×WiFi指示灯 1×用户指示灯User 3×有线网口指示灯
2×RS232串口发送指示灯TX1 2×RS485串口接收指示灯RX1
硬件防护 电源防反接 防浪涌 ESD 防护 防静电

软件规格:
网络接入方式 PPPoE接入、有线DHCP动态获取、有线静态IP接入、无线2.4GHz中继
内网设置 IP地址修改、子网掩码设置、DHCP服务器设置
防火墙 防火墙开启/关闭、端口转发
WiFi设置 WiFi名称修改、WiFi信道选择、WiFi密码修改、WiFi加密方式选择
系统管理 管理界面语言选择、设备恢复出厂设置、设备固件升级、设备重启
MQTT TCP应用    功能启用/禁用、TCP模式选择、TCP IP地址、MQTT远程服务器地址等设置
RS232串口设置    串口透传TCP客户端/服务端、串口透传MQTT客户端、Modbus RTU转TCP客户端/服务端（各功能名称对应应用场景使用请见后文）

物联网局域网中485/232数据采集常用应用方案
随着信息技术的发展，工业数据采集进入远程数据传输、云平台接入的时代。本文主要阐述目前常见的三种采集数据传输方式，并对三种方式的实际应用场景及数据传输过程进行说明。
1. WiFi RS485接入方式
在物联网局域网建设中，WiFi转RS485的方案可以应用于不方便布线的物联网场合，通讯距离在10-20m内。一般采用2.4GHz WiFi或者5GHz WiFi通讯方式进行组网。组网后，采集卡通过WiFi连接上级WiFi无线路由器，通过RS485总线连接传感器。采集卡通过Modbus RTU协议读取传感器的实时信息，并且存储，在设定的时间间隔使用特定的数据格式，向局域网内的服务器上报各个传感器的实时信息，一般一个WiFi无线路由器能接入10-32个无线采集卡

方案特点：
（1）使用WiFi中继上传485采集数据，不受环境布线制约，施工方便
（2）一个上级路由最大可WiFi中继采集卡设备数量32台，一个采集卡设备单个485接口可最大连接485采集设备32台，可布置485采集设备数量多
（3）采集卡设备收取到Modbus RTU协议格式485数据，采集卡设备自身对数据进行格式转换并存储，实时向局域网内服务器上报各个传感器实时信息
（4）针对部分场景中发射2.4GHz WiFi的路由器数量多、2.4GHzWiFi信道占比大，无线干扰强，可使用5GHz WiFi进行无线中继数据传输。5GHz WiFi频段高、干扰小，且传输速度快。
设备特点：
由极智联（广州）通信科技有限公司研发制造的RS485转WiFi采集卡设备（设备型号LDS485D、LSG485CE、LSG547Q），采用Linux内核驱动，支持1个或2个485、232接口，支持标准IEEE802.11b/g/n 2.4GHz WiFi。所有设备均通过无线射频校准，无线连接、数据传输稳定，干扰小。标准功能支持Modbus RTU转TCP和串口透传，可根据客户实际应用场合需求定制协议、特定数据解析上传、云平台接入等功能，针对现场情况免费制定数据采集传输解决方案，基于标准硬件设备提供免费定制化服务，方便快捷、高效低成本。

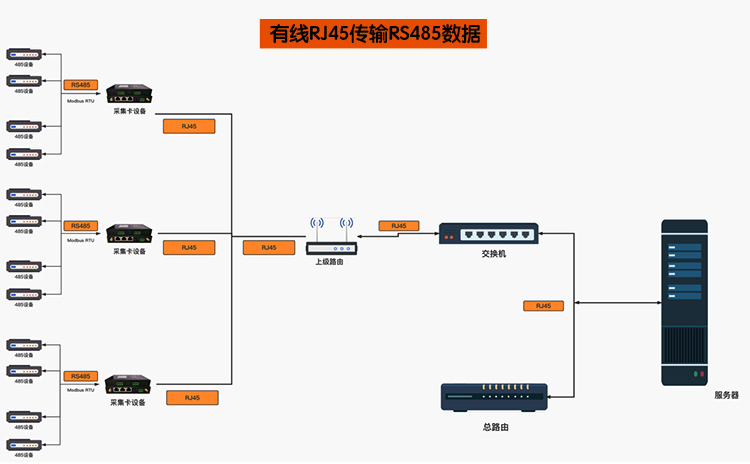

2. 以太网 RS485接入方式
在物联网局域网建设中，以太网转RS485的方案主要应用于拥有成熟有线网络布置的场景，适合对实时性、可靠性要求极高的场合。组网后，采集卡与局域网内交换机或者路由器通过RJ45以太网线连接，通过RS485总线连接传感器。采集卡通过Modbus RTU协议读取传感器的实时信息，并且存储，在设定的时间间隔使用特定的数据格式通过RJ45以太网线向局域网内的服务器上报各个传感器的实时信息。



方案特点：
（1）使用RJ45网线上传485采集数据，数据传输稳定、实时性高
（2）一个采集卡设备单个485接口可最大连接485采集设备32台，可布置485采集设备数量多
（3）RJ45有线可以通过上级路由或者交换机拓展网线连接数量
（4）采集卡设备收取到Modbus RTU协议格式485数据，采集卡设备自身对数据进行格式转换并存储，实时向局域网内服务器上报各个传感器实时信息
设备特点：
由极智联（广州）通信科技有限公司研发制造RS485转以太网采集卡设备（设备型号LDS485D、LSG485CE、LSG485D、LSG485Q、LSG547Q），采用Linux内核驱动，支持1个或2个、4个485、232接口支持，支持1至多个RJ45网口。标准功能支持Modbus RTU转TCP和串口透传，可根据客户实际应用场合需求定制协议、特定数据解析上传、云平台接入等功能，针对现场情况免费制定数据采集传输解决方案，基于标准硬件设备提供免费定制化服务，方便快捷、高效低成本。

3. LoRa RS485 接入方式
在物联网建设中，LoRa 转RS485可以用于需要长距离无线通信且数据量较小的应用场景。相较于WiFi通讯，LoRa通讯有更长的距离（10-1000m），但传输数据量较小，一般在100kbps以内进行通讯。每个LoRa子节点于LoRa 网关配对以后，通过LoRa 无线通讯协议通讯，LoRa节点通过RS485总线连接传感器，通过Modbus RTU协议读取传感器的实时信息，并且存储，在设定的时间间隔使用特定的数据格式，向局域网内的LoRa网关上报各个传感器的实时信息。LoRa网关收到LoRa子节点的数据后，通过RJ45以太网向局域网内的服务器上报各个节点的传感器的实时数值。

方案特点：
（1）使用无线LoRa协议上传485采集数据，无线传输距离可达到一公里，覆盖范围广，现场设备布置方便，无需布线。
（2）一个LoRa网关可以与200台LoRa子节点设备组建一个LoRa组网，1台LoRa子节点设备的单个485接口可以连接32台485设备，整个LoRa组网内485设备数量巨大。在大面积、数量多的现场实施方案中，485转LoRa的传输方案可以成为一个较为便捷、成本较低的方案。
（3）LoRa子节点收取到Modbus RTU协议格式485数据，LoRa子节点设备自身对数据进行格式转换并存储，按照程序设定向LoRa网关上传采集到的数据。
设备特点：
由极智联（广州）通信科技有限公司研发制造RS485转LoRa采集卡设备（设备型号LRN485CE、LRM485CE），采用Linux内核驱动，支持1个485接口、支持1个网口、支持LoRa协议。标准功能支持Modbus RTU转TCP和串口透传，可根据客户实际应用场合需求定制协议、特定数据解析上传、云平台接入等功能，针对现场情况免费制定数据采集传输解决方案，基于标准硬件设备提供免费定制化服务，方便快捷、高效低成本。
