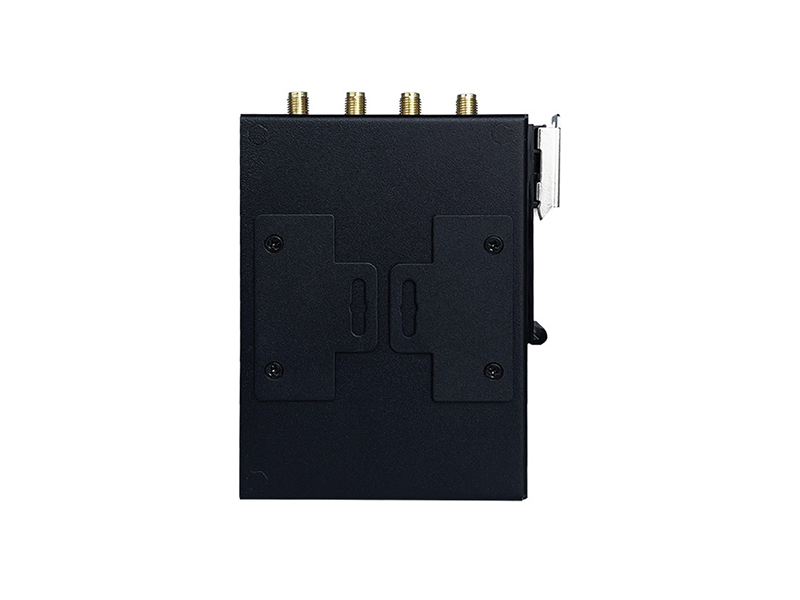

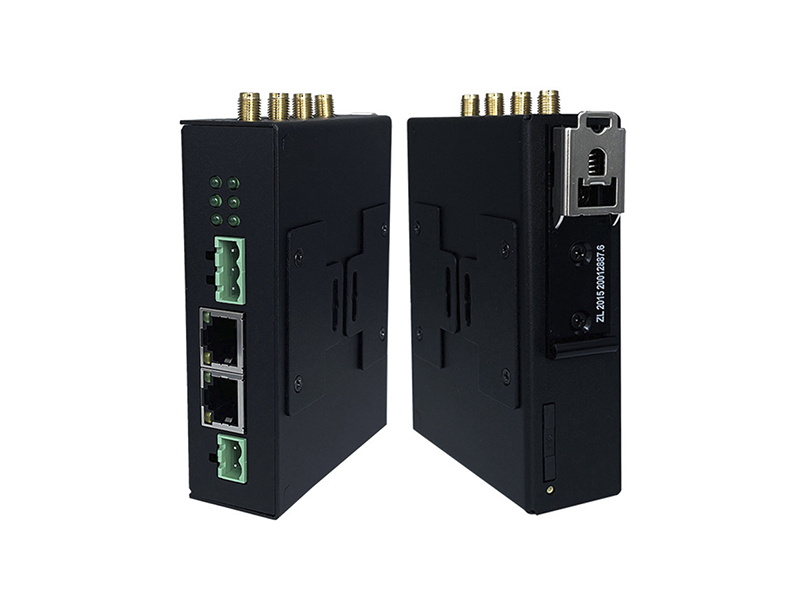

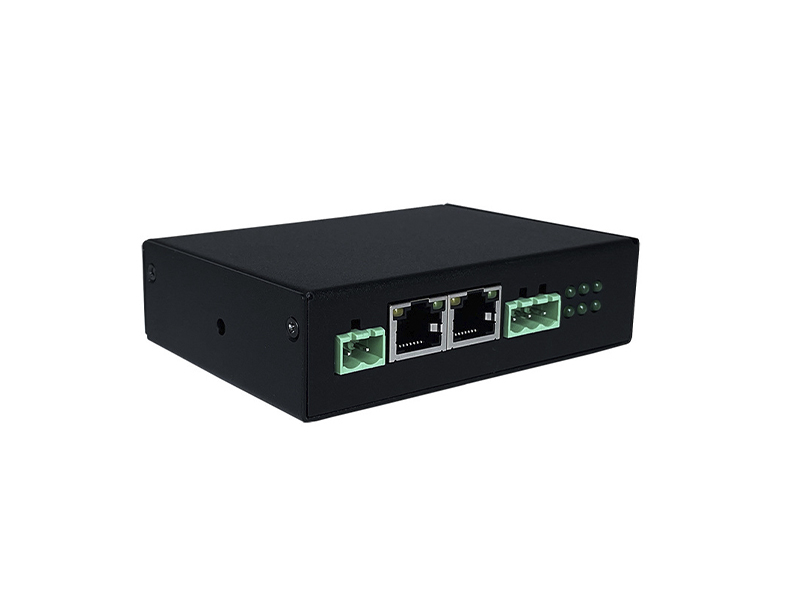

QRM1000T

产品概述：

QRM1000T 是一款可以提供5G 移动通信网络的工业网关，支持串口转以太网、串口转5G/4G，拥有一个RS485 串口，串口带有光耦隔离，满足工业现场防护等级要求；两个千兆以太网口；配有5G 玻璃钢大吸盘天线接入，信号更强劲；丰富的设备指示灯、串口收发指示灯，方便调试、设备运行检查；电源输入支持12V-48V，宽电压输入；钣金外壳，支持导轨卡扣安装方式；成熟硬软件看门狗机制，实时监测网络连接状况。
RS485 串口支持透明传输或Modbus RTU 协议到TCP 协议的转换、TCP 协议，支持MQTT平台接入，丰富的应用功能，一对一设备安装调试技术支持。
便捷的网页管理后台，功能设置简单便捷。丰富的应用功能，身材小巧，支持导轨安装、支架安装，适合更多工程应用场景。

主要优势：
1、支持DC12V-48V 宽压电源输入。
2、带有一个RS485 串口，波特率9600-115200。
3、带有串口光耦隔离，适用各种复杂环境。
4、两个个以太网口，网口防浪涌防护设计。支持一键恢复出厂设置。
5、Linux 内核，专业驱动，多年行业经验，串口数据稳定传输。
6、支持5G 移动通信网络，支持SA/NSA 网络。
7、M.2 插槽5G 模块接入，方便5G 模组更换。
8、网页管理后台，无需下载任何软件，连网线打开浏览器即可轻松设置。
9、支持串口转5G、串口转以太网。
10、支持透明传输，支持MQTT 平台接入、支持PLC 远程下载。
11、支持Modbus RTU 转TCP，支持Modbus 主站/从站通讯。
12、支持协议定制，可协助客户接入平台。
13、一对一客户服务，基于现有设备为客户定制现场解决方案，快速样品测试。

基本信息:
产品名称:  5G 工业网关
产品型号: QRM1000T
产品外尺寸: 104.70mm°¡75.60mm°¡28.40mm
外壳材质 : 钣金外壳
工作温湿度:  -35~75℃ 5%~90%RH 无凝结
存储温湿度 : -40~80℃ 5%~90%RH 无凝结
安装方式:  支架安装、导轨卡扣安装
设备设置管理:  网页浏览器管理后台
发货清单:  1*QRM1000T 设备主机 ,4*5G 吸盘天线 ,1*电源适配器 ,1*5.08 3P 插头

硬件规格:
设备主频:  880MHz
接口 :  1x电源接口 1xRS485 接口 2x千兆以太网网口 4x5G 天线接口
按键 :  RESET 按键 长按恢复出厂设置
电源输入:  DC 12V~48V 输入 电源接口标准：5.08 间距2P 端子
RS485接口 接口标准：5.08 间距3P 端子 光耦隔离
波特率：1200 2400 4800 9600 19200 38400 57600 115200
以太网网口:  10/100/1000Mbps 自适应 2 个LAN 口
5G 模组制式,高通平台:
5G NR：n1/n3/n5/n7/n8/n20/n28/n38/n41/n77/n78/n79
LTE：B1/B2/B3/B5/B7/B8/B20/B28/B34/B38/B39/B40/B41/B42/B43*
WCDMA：B1/B2/B5/B8
5G 模组制式,紫光展锐平台:
5G NR：n1/n28/n41/n78/n79
LTE：B1/B2/B3/B5/B7/B8/B34/B38/B39/B40/B41
WCDMA：B1/B2/B5/B8
指示灯:  1x电源指示灯Power 1x系统指示灯 System 1x4G 指示灯 1x5G 指示灯 1xRS485 串口发送指示灯TXD1 1xRS485 串口接收指示灯RXD1
硬件防护:  电源防反接 防浪涌 ESD 防护 防静电 串口光耦隔离

软件规格:
管理IP : 192.168.169.1（默认出厂IP，可自行修改）
用户名/密码: 用户名：admin 密码：admin
网络接入方式: 5G/4G 网络接入
内网设置: IP 地址修改、子网掩码设置、DHCP 服务器设置
防火墙 : 防火墙开启/关闭、端口转发
系统管理: 管理界面语言选择、设备恢复出厂设置、设备固件升级、设备重启
MQTT TCP应用: 功能启用/禁用、TCP 模式选择、TCP IP 地址、MQTT 远程服务器地址等设置
RS485串口设置: 串口透传TCP 客户端/服务端、串口透传MQTT 客户端、Modbus RTU 转TCP 客户端/
服务端 :（各功能名称对应应用场景使用请见后文）

异地组网：
网络框架例如：

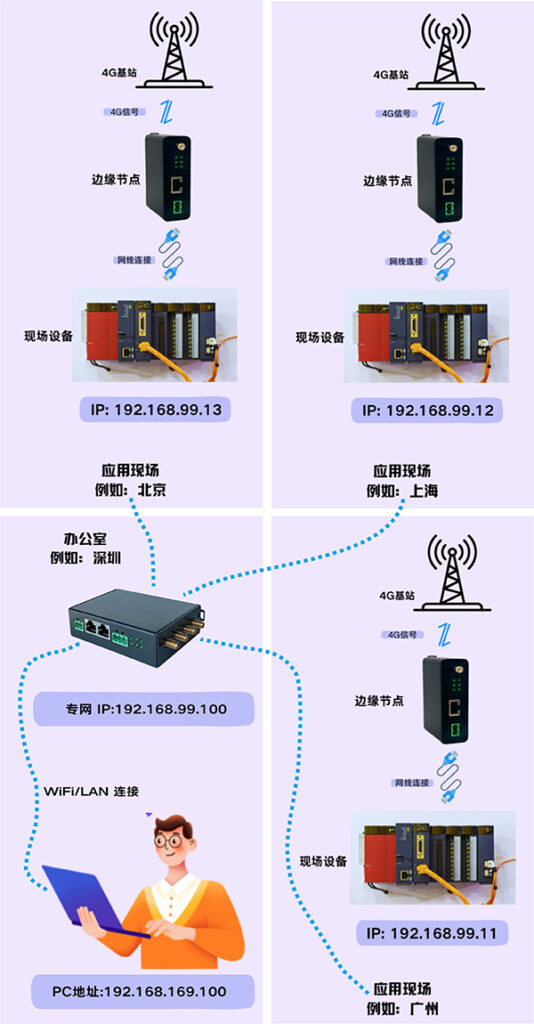

在深圳办公室，可以直接通过中心网关访问到广州、上海和北京等现场设备的IP,实现TCP/IP、HTTP、HTTPS、远程桌面等常用的IP到IP通信协议。如图所示：

物联网局域网中485/232数据采集常用应用方案
随着信息技术的发展，工业数据采集进入远程数据传输、云平台接入的时代。本文主要阐述目前常见的三种采集数据传输方式，并对三种方式的实际应用场景及数据传输过程进行说明。
1. WiFi RS485接入方式
在物联网局域网建设中，WiFi转RS485的方案可以应用于不方便布线的物联网场合，通讯距离在10-20m内。一般采用2.4GHz WiFi或者5GHz WiFi通讯方式进行组网。组网后，采集卡通过WiFi连接上级WiFi无线路由器，通过RS485总线连接传感器。采集卡通过Modbus RTU协议读取传感器的实时信息，并且存储，在设定的时间间隔使用特定的数据格式，向局域网内的服务器上报各个传感器的实时信息，一般一个WiFi无线路由器能接入10-32个无线采集卡

方案特点：
（1）使用WiFi中继上传485采集数据，不受环境布线制约，施工方便
（2）一个上级路由最大可WiFi中继采集卡设备数量32台，一个采集卡设备单个485接口可最大连接485采集设备32台，可布置485采集设备数量多
（3）采集卡设备收取到Modbus RTU协议格式485数据，采集卡设备自身对数据进行格式转换并存储，实时向局域网内服务器上报各个传感器实时信息
（4）针对部分场景中发射2.4GHz WiFi的路由器数量多、2.4GHzWiFi信道占比大，无线干扰强，可使用5GHz WiFi进行无线中继数据传输。5GHz WiFi频段高、干扰小，且传输速度快。
设备特点：
由极智联（广州）通信科技有限公司研发制造的RS485转WiFi采集卡设备（设备型号LDS485D、LSG485CE、LSG547Q），采用Linux内核驱动，支持1个或2个485、232接口，支持标准IEEE802.11b/g/n 2.4GHz WiFi。所有设备均通过无线射频校准，无线连接、数据传输稳定，干扰小。标准功能支持Modbus RTU转TCP和串口透传，可根据客户实际应用场合需求定制协议、特定数据解析上传、云平台接入等功能，针对现场情况免费制定数据采集传输解决方案，基于标准硬件设备提供免费定制化服务，方便快捷、高效低成本。
2. 以太网 RS485接入方式
在物联网局域网建设中，以太网转RS485的方案主要应用于拥有成熟有线网络布置的场景，适合对实时性、可靠性要求极高的场合。组网后，采集卡与局域网内交换机或者路由器通过RJ45以太网线连接，通过RS485总线连接传感器。采集卡通过Modbus RTU协议读取传感器的实时信息，并且存储，在设定的时间间隔使用特定的数据格式通过RJ45以太网线向局域网内的服务器上报各个传感器的实时信息。



方案特点：
（1）使用RJ45网线上传485采集数据，数据传输稳定、实时性高
（2）一个采集卡设备单个485接口可最大连接485采集设备32台，可布置485采集设备数量多
（3）RJ45有线可以通过上级路由或者交换机拓展网线连接数量
（4）采集卡设备收取到Modbus RTU协议格式485数据，采集卡设备自身对数据进行格式转换并存储，实时向局域网内服务器上报各个传感器实时信息
设备特点：
由极智联（广州）通信科技有限公司研发制造RS485转以太网采集卡设备（设备型号LDS485D、LSG485CE、LSG485D、LSG485Q、LSG547Q），采用Linux内核驱动，支持1个或2个、4个485、232接口支持，支持1至多个RJ45网口。标准功能支持Modbus RTU转TCP和串口透传，可根据客户实际应用场合需求定制协议、特定数据解析上传、云平台接入等功能，针对现场情况免费制定数据采集传输解决方案，基于标准硬件设备提供免费定制化服务，方便快捷、高效低成本。

3. LoRa RS485 接入方式
在物联网建设中，LoRa 转RS485可以用于需要长距离无线通信且数据量较小的应用场景。相较于WiFi通讯，LoRa通讯有更长的距离（10-1000m），但传输数据量较小，一般在100kbps以内进行通讯。每个LoRa子节点于LoRa 网关配对以后，通过LoRa 无线通讯协议通讯，LoRa节点通过RS485总线连接传感器，通过Modbus RTU协议读取传感器的实时信息，并且存储，在设定的时间间隔使用特定的数据格式，向局域网内的LoRa网关上报各个传感器的实时信息。LoRa网关收到LoRa子节点的数据后，通过RJ45以太网向局域网内的服务器上报各个节点的传感器的实时数值。

方案特点：
（1）使用无线LoRa协议上传485采集数据，无线传输距离可达到一公里，覆盖范围广，现场设备布置方便，无需布线。
（2）一个LoRa网关可以与200台LoRa子节点设备组建一个LoRa组网，1台LoRa子节点设备的单个485接口可以连接32台485设备，整个LoRa组网内485设备数量巨大。在大面积、数量多的现场实施方案中，485转LoRa的传输方案可以成为一个较为便捷、成本较低的方案。
（3）LoRa子节点收取到Modbus RTU协议格式485数据，LoRa子节点设备自身对数据进行格式转换并存储，按照程序设定向LoRa网关上传采集到的数据。
设备特点：
由极智联（广州）通信科技有限公司研发制造RS485转LoRa采集卡设备（设备型号LRN485CE、LRM485CE），采用Linux内核驱动，支持1个485接口、支持1个网口、支持LoRa协议。标准功能支持Modbus RTU转TCP和串口透传，可根据客户实际应用场合需求定制协议、特定数据解析上传、云平台接入等功能，针对现场情况免费制定数据采集传输解决方案，基于标准硬件设备提供免费定制化服务，方便快捷、高效低成本。
